淬火液水基淬火液PAG淬火液熱處理淬火液
山東力特工業(yè)科技有限公司
地址:濟(jì)南市萊蕪區(qū)鳳城工業(yè)園
聯(lián)系人:劉先生
電話:0531-78859969
傳真:0531-78859969
郵編:271100
郵箱:lite8888@126.com
LT-2000A/B水基淬火液是力特公司科研人員與多名中國(guó)權(quán)威熱處理專家共同研發(fā)生產(chǎn)的一種水基淬火液。該產(chǎn)品于2010年成功應(yīng)用于中國(guó)殲-10戰(zhàn)斗機(jī)零部件熱處理,并于2012年成為中國(guó)槍械淬火指定供應(yīng)商。LT-2000A/B水基淬火液由聚醚類高分子材料添加多種防銹、防腐等優(yōu)質(zhì)進(jìn)口添加劑精制而成,適用于中低碳合金鋼、碳素鋼的整體、感應(yīng)淬火,中低濃度條件下具有良好的防銹能力。
LT-2000A/B水基淬火液克服了水冷卻速度快,易使工件開(kāi)裂,油品冷卻速度慢,淬火效果差且易燃等缺點(diǎn),適用于多類工件的整體淬火,感應(yīng)淬火,滲碳淬火以及鋁合金固溶加熱后的淬火等。能夠有效避免淬火開(kāi)裂和軟點(diǎn),能夠獲得高而均勻的硬度和足夠的硬化深度,同時(shí)能夠大大減小淬火變形。
檢測(cè)項(xiàng)目 | LT-2000A水基淬火液 | LT-2000B水基淬火液 | 檢測(cè)方法 | |
外觀 | 微黃色粘稠液體 | 微黃色粘稠液體 | 目測(cè) | |
密度g/cm3 | 1.05 | 1.12 | GB/T1884 | |
PH值 | 9.5 | 10.0 | GB/T9724 | |
濁點(diǎn) | 73℃ | 73℃ | GB/T6986-1986 | |
防銹性 | ≥5%具有良好的防銹性 | ≥5%具有良好的防銹性 | GB/T9724 | |

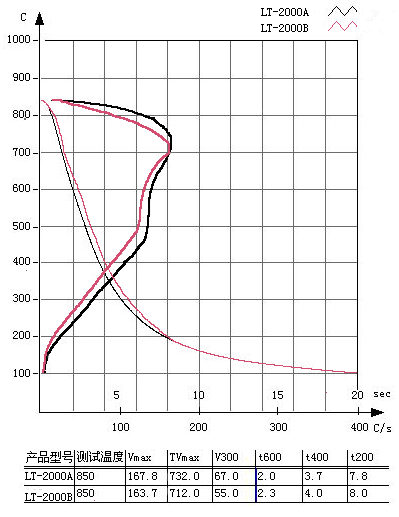

最大冷速 最大冷速所在溫度 300℃冷速 | 167.8℃/S 732.0℃ 67.0℃/S | 163.7℃/S 712.0℃ 55.0℃/S |
ISO9950 |
1、安全環(huán)保 ,LT-2000A/B水基淬火液完全不燃燒,無(wú)火災(zāi)危險(xiǎn),無(wú)毒,無(wú)油煙,使工作環(huán)境大大改善,滿足環(huán)保部門對(duì)企業(yè)的環(huán)保要求。
2、通過(guò)控制淬火液的濃度,可以得到近于水到油之間的冷卻速度,以滿足不同材料和工件的淬火要求。
3、操作成本大幅降低,通常工件淬火使用淬火液的成本僅相當(dāng)于淬火油成本的20%左右。
4、由于LT-2000A/B水基淬火液比熱容與水比熱容相近(比淬火油散熱速度快很多),可以提高車間的生產(chǎn)量,進(jìn)而使企業(yè)效益比以前得以提高。
5、淬硬層深,淬火硬度均勻無(wú)軟點(diǎn),大幅減少淬火變形和開(kāi)裂的傾向,對(duì)低、中碳鋼感應(yīng)及大件淬火尤其適用。
6、對(duì)工件無(wú)腐蝕,且有短期防銹作用,使用壽命長(zhǎng),不易老化變質(zhì),淬火后的工件可不清洗直接回火。
7、LT-2000A/B水基淬火液的濃度測(cè)試易測(cè)易控,維護(hù)和保存特別簡(jiǎn)單。
8、本淬火液在使用中,帶出量少,使用成本低,綜合經(jīng)濟(jì)性好。
1、可用于碳素鋼、低合金鋼、滲碳鋼、彈簧鋼、軸承鋼等的淬火
2、適用于開(kāi)口式淬火槽、連續(xù)爐、淬火槽外設(shè)的多用爐作整體浸淬、感應(yīng)加熱淬火等
3、鍛件、棒材、型材以及鑄鋼件的淬火及鍛后余熱淬火
4、傳動(dòng)零件的整體侵入淬火和表面噴淋冷卻
5、汽車彈簧(板簧)、螺栓、螺帽、螺絲及自攻螺絲的淬火
6、夾鉗、扳手及其它手工工具的淬火
7、連續(xù)爐加熱滲碳碳氮共滲的小工件的淬火(自行車零件,鏈條等)
8、曲軸、凸輪軸、小齒輪軸、齒輪、花鍵軸、軸銷、聯(lián)軸、鋸片、導(dǎo)軌等零件的表面淬火
9、農(nóng)用機(jī)械零件的淬火
10、工程機(jī)械高強(qiáng)度零部件的淬火
11、鋁合金的固溶處理也是特別適用的
12、石油器具熱處理
13、本水性淬火液不適用于有二次硬化特性的鋼件(如冷熱模具鋼和高速鋼)。
14、本淬火液一般不適用于經(jīng)過(guò)鹽浴爐加熱后的工件。
15、在成批工件淬火時(shí),同批工件之間應(yīng)保持足夠的距離,或以分散撒入方式進(jìn)入淬火液中。
部分鋼種適合的濃度(參考值) | |||||
5% | 10% | 15% | |||
30 | T7 | T7 | 40Mn2 | 40Mn2 | GCr15SiMn |
35 | T8 | T8 | GCr15 | GCr15 | 50CrVA |
45 | T10 | T10 | 65Mn | 65Mn | 50Mn2 |
45B | T12 | T12 | 60Si2Mn | 60Si2Mn | 50CrMn |
50 | 40Mn | 40Mn | 40Mn2V | 40Mn2V | 50CrMnVA |
30Mn | 40Cr | 40Cr | GCr9SiMn | GCr9SiMn | 40CrMoB |
60 | GCr9 | GCr9 | 42SiMn | 42SiMn | 38CrMoAL |
65 | 30CrMnTi | 30CrMnTi | 50Cr | 50Cr | 55SiMnVB |
30Cr | 35CrMo | 35CrMo | 40MnB | 40MnB | |
42CrMo | 42CrMo | ||||
GCr6 | GCr6 | ||||
40CrV | 40CrV | ||||
滲碳淬火 | |||||
15 | 20Cr | 20Cr | 20CrMnMo | 20CrMnMo | |
20 | 20CrV | 20CrV | 20CrMnTi | 20CrMnTi | |
20CrNi | 20CrNi |
如果在表中沒(méi)有找到您所需要的鋼種,則請(qǐng)參照相近碳含量的鋼種來(lái)確定使用濃度。形狀不規(guī)則、壁厚、小的鋼件適合選用高濃度,反之選擇低濃度。
一、濃度控制
濃度讀數(shù),如下圖,手持式折光儀(糖度計(jì)),小巧攜帶方便。在熱處理的現(xiàn)場(chǎng)可以用折光儀來(lái)監(jiān)控濃度,簡(jiǎn)單的說(shuō)用折光儀讀數(shù)乘2.5即可得到濃度值。
折光儀實(shí)物(長(zhǎng)約500px) 折光儀的讀數(shù)
隨著淬火液的長(zhǎng)期使用,多少都會(huì)造成一定的污染,可能濃度通過(guò)折光儀讀數(shù)就會(huì)不準(zhǔn)確,一般來(lái)說(shuō),都會(huì)偏高一些,這時(shí)請(qǐng)與廠家聯(lián)系檢測(cè)。
二、溫度確定
使用普通的溫度計(jì)測(cè)溫即可,推薦淬火劑的使用溫度最好在20-50℃,不要高于65℃。
三、溫度控制
根據(jù)熱處理的干活量,如果干活量太大,液溫升高太快,就需要有冷卻裝置。另外,為了發(fā)揮淬火液更好的使用效果保持淬火液冷卻性能穩(wěn)定,請(qǐng)將溫度控制在一個(gè)比較窄的范圍內(nèi),最好在淬火工件進(jìn)出淬火液時(shí)不超過(guò)10度,如果淬火槽濃度偏小,淬火槽內(nèi)淬火液的重量小于一次淬火工件干活量的10倍,溫度升高從理論上說(shuō)會(huì)超過(guò)10度,所以最好的淬火槽大小應(yīng)該至少為一次干活量的10倍,即若一次出爐4T,淬火槽應(yīng)該為40T以上。
四、攪拌
淬火液的攪拌也是除溫度和濃度改變冷速的另一個(gè)方面,在相同的溫度及濃度范圍內(nèi),攪拌越快,冷速越快。穩(wěn)定均勻的流速,建議1mm/秒為好,有利于冷卻效果。
五、淬火液的后期添加
由于工件從淬火槽提出時(shí),多少都會(huì)帶出淬火液,同時(shí)溫度高也會(huì)蒸發(fā)水分,時(shí)間久了,淬火液的濃度就會(huì)有所變化。用戶在使用時(shí)可用折光儀勤檢測(cè)一下濃度(一般一二個(gè)班檢測(cè)一次即可),如濃度變低可適當(dāng)補(bǔ)加原液,反之加水。
淬火液的損耗量跟工件的大小,形狀,及工件提出的溫度有關(guān),如工件表面積大,帶出量就大;工件提出時(shí)溫度高,如超過(guò)74℃,此時(shí)淬火液還沒(méi)有回溶到水里,工件表面沾的原液就比較多,損耗量就會(huì)大些,這時(shí)就需要用戶注意方法,以減少淬火液的損耗量??傊?,只要使用得當(dāng),淬火液的添加量不會(huì)很多,百噸消耗量不大于50KG。
1、根據(jù)客戶具體需求設(shè)計(jì)淬火冷卻系統(tǒng),共同確定熱處理工藝,選擇合適的淬火介質(zhì)。
2、提供產(chǎn)品全面的用法及其維護(hù)技術(shù),及時(shí)派專業(yè)人員到客戶方進(jìn)行培訓(xùn),生產(chǎn)調(diào)試指導(dǎo)使用,保證成功使用本公司產(chǎn)品。
3、產(chǎn)品使用中,建立一對(duì)一的客戶服務(wù)制度,及時(shí)處理客戶使用過(guò)程中的各種問(wèn)題,建立客戶產(chǎn)品檔案,隨時(shí)跟蹤服務(wù),及時(shí)為客戶檢測(cè)工作液的主要性能(最少每個(gè)季度一次),并向客戶反饋工作液的工作狀態(tài),提出科學(xué)的建議和辦法,保證產(chǎn)品長(zhǎng)期使用。
淬火槽注意事項(xiàng):
1、淬火槽應(yīng)該以鐵焊或水泥等為主,因淬火劑含防銹劑,所以不必涂裝油漆,同時(shí)油漆易與淬火液發(fā)生化學(xué)反應(yīng)。淬火劑顯堿性,淬火槽的輔助設(shè)施如泵、管盡量避免使用銅、鋁金屬,水要用自來(lái)水或純凈水,其它腐水和污水禁用,注意不能混進(jìn)雨水。
2、為了較好散熱以及淬火液均勻和防止PAG逆溶集中,還要防止生菌,可安裝攪拌系統(tǒng)。簡(jiǎn)單的可以用泵來(lái)回抽,有條件的話可圍繞槽的四壁設(shè)盤管,盤管上開(kāi)孔,流速注意不能太快,尤其是在低溫區(qū)時(shí),易變形和硬度不勻,建議1mm/秒為好,休息時(shí)用空壓機(jī)打氣,防止生菌。
保養(yǎng):
1、 適當(dāng)?shù)臄嚢杩裳娱L(zhǎng)使用壽命。每半年至一年對(duì)淬火液進(jìn)行一次沉淀,保持清潔。
2、 如果長(zhǎng)時(shí)間不干活,請(qǐng)兩天開(kāi)一次攪拌,見(jiàn)光;特別是夏季。
3、 本品不凍,建議冬天使用前多滾動(dòng)使其混合均勻。
4、 防止粉塵、油污及其它雜物混入淬火液中,以免影響淬火劑冷卻性能及淬火液變質(zhì)。
5、 夏天來(lái)到,天氣變熱,在使用淬火液時(shí)一定要注意經(jīng)常攪拌,通風(fēng),經(jīng)常檢測(cè)濃度,不夠隨時(shí)補(bǔ)加(天熱濃度較天冷濃度可低點(diǎn))。不要混進(jìn)油,不干活時(shí)定時(shí)沉淀,過(guò)濾。隨時(shí)觀察淬火液的顏色,有變化及時(shí)與公司聯(lián)系,可定期3個(gè)月-6個(gè)月寄些樣品回我公司免費(fèi)檢測(cè)。
6、 是否可以與其它品牌的淬火液混合使用,請(qǐng)與我們的工程師聯(lián)系,通過(guò)確定之前使用的淬火液的情況,確定最終的結(jié)果。
一、運(yùn)動(dòng)粘度
淬火液污染嚴(yán)重時(shí),折光儀所測(cè)濃度要比真實(shí)濃度高很多,必須對(duì)折光系數(shù)進(jìn)行修正(建議每2-3個(gè)月采用運(yùn)動(dòng)粘度法進(jìn)行修正),否則易導(dǎo)致熱處理質(zhì)量問(wèn)題。運(yùn)動(dòng)粘度表征的是淬火介質(zhì)的內(nèi)摩擦力,外界污染對(duì)其影響很小,因此該方法是一種非常有效的監(jiān)測(cè)淬火液濃度的方法,同時(shí)也可作為折光系數(shù)修正的手段。
二、冷卻特性

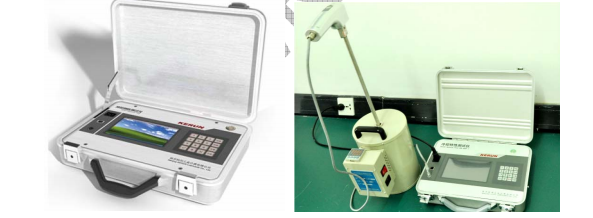

折光儀和粘度儀都是采用濃度控制的方法來(lái)間接控制冷卻能力,實(shí)際上冷卻特性測(cè)試儀是最為便捷有效的方法,同時(shí)冷卻特性測(cè)試儀也可作為折光系數(shù)修正的手段。通過(guò)檢測(cè)淬火液的低溫冷速(300℃冷速)可以直接監(jiān)控淬火液冷卻性能的變化,若發(fā)生顯著變化,可進(jìn)行指導(dǎo)調(diào)整。
對(duì)淬火過(guò)程中產(chǎn)品開(kāi)裂傾向較大的客戶或使用濃度較高(≥8%)的客戶,建議配備冷卻特性測(cè)試儀,直接通過(guò)檢測(cè)淬火液的冷卻特性來(lái)進(jìn)行淬火液控制。用戶工廠應(yīng)派專人定期測(cè)量淬火液的濃度。根據(jù)生產(chǎn)實(shí)際情況,定期測(cè)量淬火液濃度,并做好記錄,找到淬火劑消耗量與加工產(chǎn)品產(chǎn)量之間的基本規(guī)律,并根據(jù)此規(guī)律,對(duì)淬火劑進(jìn)行定時(shí)、定量補(bǔ)充(建議采用高頻次小批量的補(bǔ)充方式,以保持生產(chǎn)中淬火液濃度的穩(wěn)定性,同時(shí)保證其具有較強(qiáng)的消泡能力)。淬火液濃度是保證淬火液冷卻性能穩(wěn)定性和熱處理質(zhì)量的前提條件,應(yīng)特別加以重視。因此在生產(chǎn)過(guò)程中,應(yīng)加強(qiáng)對(duì)淬火液濃度的控制。
上一個(gè)產(chǎn)品:LT-33超速淬火油
下一個(gè)產(chǎn)品:LT-18A/B快速光亮淬火油
咨詢:LT-2000A/B水基淬火液
